◆ 液压阀工作原理及其分类

液压阀工作原理及其分类

2021-06-04 14:55:02

液压阀的分类

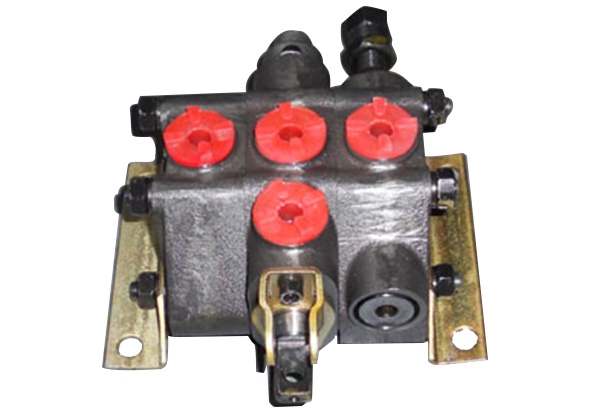

多路换向阀旋挖机多路换向阀



按控制方法分类:手动,电控,液控

按功能分类:流量阀(节流阀、调速阀,分流集流阀)、压力阀(溢流阀,减压阀,顺序阀,卸荷阀)、方向阀(电磁换向阀、手动换向阀、单向阀、液控单向阀)

按安装方式分:板式阀,管式阀,叠加阀,螺纹插装阀,盖板阀

按操纵方式分:手动阀,机动阀,电动阀,液动阀,电液动阀等。

液压阀工作原理

长江液压件液压阀的基本结构主要包括阀芯、阀体和驱动阀芯在阀体内做相对运动的操纵装置。阀芯的主要形式有滑阀、锥阀和球阀;阀体上除有与阀芯配合的阀体孔或阀座孔外,还有外接油管的进、出油口和泄油口;驱动阀芯在阀体内做相对运动的装置可以是手调机构,也可以是弹簧或电磁铁,有些场合还采用液压力驱动。在工作原理上,液压阀是利用阀芯在阀体内的相对运动来控制阀口的通断及开口的大小,以实现压力、流量和方向控制。液压阀工作时,所有阀的阀口大小、阀进、出油口间的压差以及通过阀的流量之间的关系都符合孔口流量公式(q=KA·Δp m),只是各种阀控制的参数各不相同而已。
