液压缸的组成

从以上液压缸的结构形式上可知：液压缸可以分为缸体组件、活塞组件、密封装置、缓冲装置和排气装置五大部分。

(1)缸体组件

缸筒组件有缸筒和缸盖组成。缸筒和缸盖的连接形式与其工作压力有关。当工作压力p<10MPa时,缸筒使用铸铁；工作压力p<20MPa时，缸筒使用无缝钢管；工作压力p>20MPa时，使用铸钢或锻钢。以下是几种常见的缸筒与缸盖的联接形式：

法兰连接式，结构简单，容易加工，也容易装拆，但外形尺寸和重量都较大，常用于铸铁制的缸筒上。图2-2(b)所示为半环连接式，它的缸筒壁部因开了环形槽而削弱了强度，为此有时要加厚缸壁，它容易加工和装拆，重量较轻，常用于无缝钢管或锻钢制的缸筒上。图2-2(c)所示为螺纹连接式，它的缸筒端部结构复杂，外径加工时要求保证内外径同心，装拆要使用专用工具，它的外形尺寸和重量都较小，常用于无缝钢管或铸钢制的缸筒上。图2-2(d)所示为拉杆连接式，结构的通用性大，容易加工和装拆，但外形尺寸较大，且较重。图2-2(e)所示为焊接连接式，结构简单，尺寸小，但缸底处内径不易加工，且可能引起变形。

由此可见，缸筒的材料一般要求有足够的强度和冲击韧性，对焊接的缸筒，还要求有良好的焊接性能。

为了能够限度的满足用户对产品性能的需求和产品设计的经济合理以及保证工人人身和设备安全，改善操作者工作环境，洛阳强力液压股份有限公司所生产的液压缸缸筒毛坯件选择由专业厂方提供内圆已经过衍磨和外圆已加工的高精度冷拔无缝钢管，能满足以下要求：

a、缸筒内径的圆度和圆柱度可选取8级。

b、缸筒端面的垂直度选取7级精度。

c、缸筒端部用螺纹连接时，螺纹应选取6级精度的细牙螺纹。

(2)活塞组件

活塞组件有活塞、活塞杆和连接件等组成，活塞与活塞杆连接形式决定于工作压力、安装形式、工作条件等。

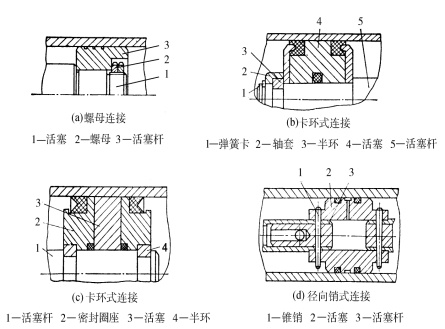

由于活塞在缸筒内作往复运动，必须选用优质材料。对于整体式活塞，一般采用３５号钢或４５号钢；装配式的活塞采用灰口铸铁、耐磨铸铁或铝合金等材料，有特殊要求时可在钢活塞坯外面装上青铜、黄铜和尼龙等耐磨套，以延长活塞的使用寿命。活塞杆无论是空心的还是实心的其材料常采用３５号钢或４５号钢等材料，当冲击振动很大时，也可采用５５号钢或４０Cr钢。图2-3所示为几种常见的活塞与活塞杆的连接形式：

图2-3 (a)所示为活塞与活塞杆之间采用螺母连接，它适用负载较小，受力无冲击的液压缸中。螺纹连接虽然结构简单，安装方便可靠，但在活塞杆上车螺纹将削弱其强度。图图2-3 (b)和(c)所示为卡环式连接方式。图2-3 (b)中活塞杆5上开有一个环形槽，槽内装有两个半圆环3以夹紧活塞4，半环3由轴套2套住，而轴套2的轴向位置用弹簧卡圈1来固定。图2-3 (c)中的活塞杆，使用了两个半圆环4，它们分别由两个密封圈座2套住，半圆形的活塞3安放在密封圈座的中间。图2-3 (d)所示是一种径向销式连接结构，用锥销1把活塞2固连在活塞杆3上。这种连接方式特别适用于双出杆式活塞。
