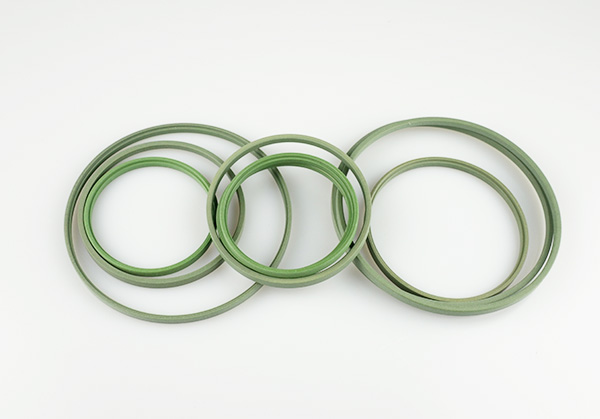

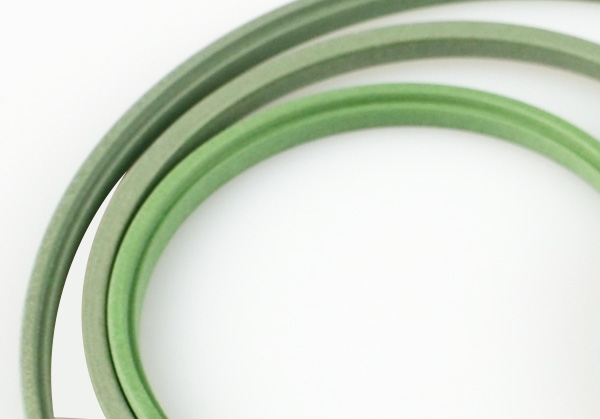

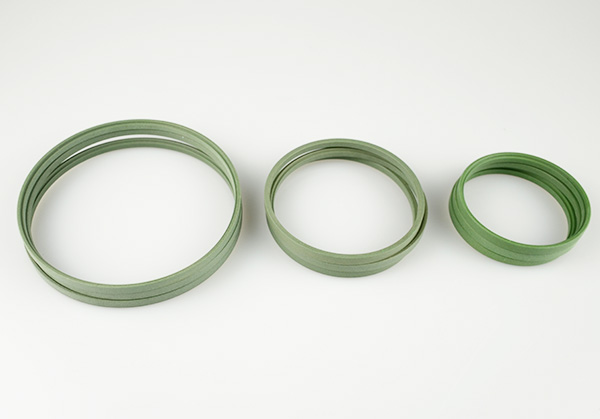

LFZ02轴用阶梯密封

一.用途与性能

 由一个抗磨的填充聚四氟乙烯环（PTFE）和O形橡胶密封圈组成。O形圈提供预紧力，可以对PTFE环的磨损起补偿作用。适用于高低速往复运动及高压系统的液压油缸活塞杆密封，起单向密封作用。采用两个阶梯密封，可达到零泄漏。 一般与导向环配套使用。孔径小于30的规格，应采用分体式沟槽。

二.材质

 耐磨环为聚四氟乙烯PTFE，O形圈为丁腈胶NBR或氟胶FKM。

三.工况条件

 工作压力：0～40MPa

 往复速度：≤5m/s

 使用温度：-35～+200℃（取决于O形圈的材质）

 工作介质：液压油、汽、水。

四.设计标准

 本系列符合GB/T15242.1-94及GB/T15242.3-94标准。可以参考PARKER公司OD系列，Merkel公司OMS-MR及霞板公司S55013系列。

五.标注方法

 轴用阶梯形密封用订货号来标注公称轴径为50的活塞杆轴用阶梯形密封,应标注为: LFZ0200500。

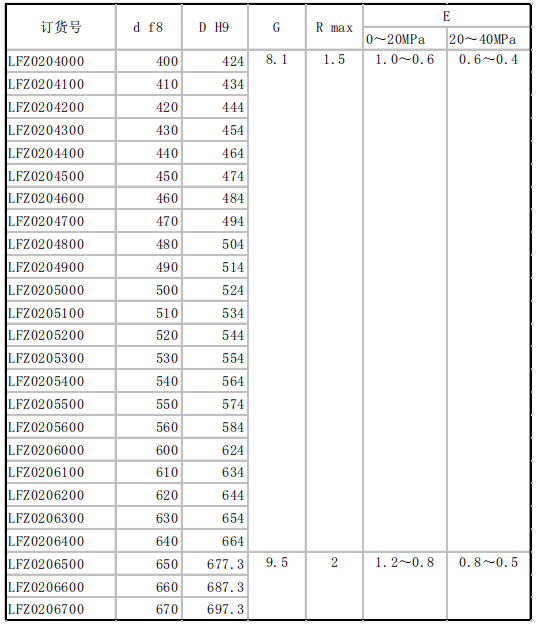

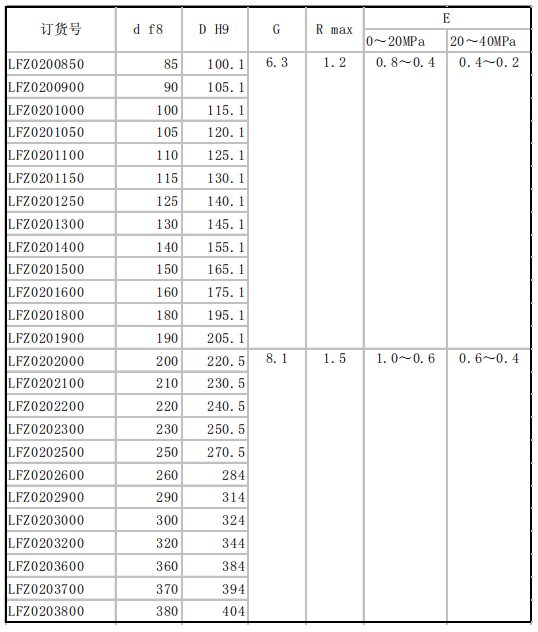

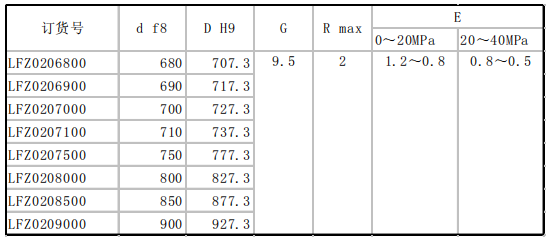

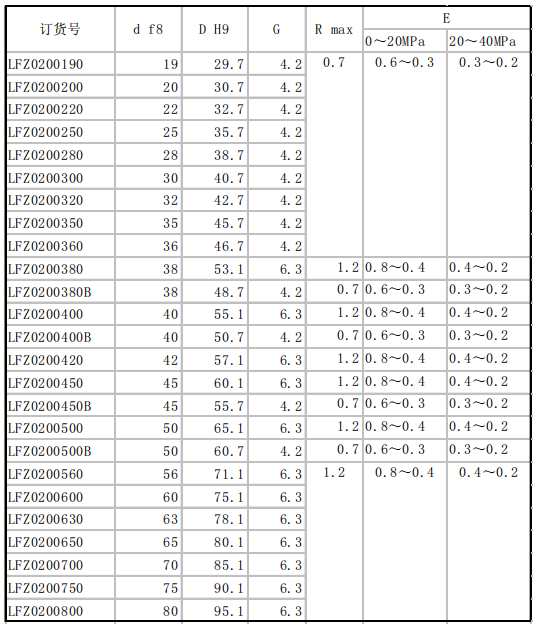

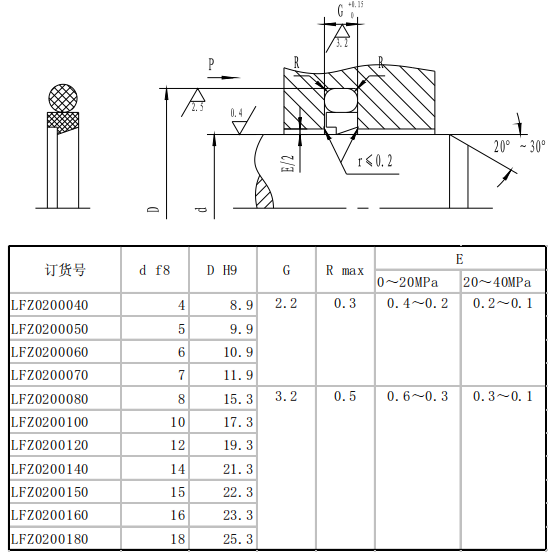

六.结构装置
