LFZ01矩形密封

一.用途与性能

 由一个抗磨的填充聚四氟乙烯环（PTFE）和O形橡胶密封圈组成。O形圈提供预

 紧力，可以对PTFE环的磨损起补偿作用。适用于高低速往复运动及高压系统的

 液压油缸活塞杆密封，起双向密封作用。一般与导向环配套使用。孔径小于

 30的规格，应采用分体式沟槽。

二.材质

 耐磨环为聚四氟乙烯PTFE，O形圈为丁腈胶NBR或氟胶FKM。

三.工况条件

 工作压力：0～40MPa

 往复速度：≤5m/s

 使用温度：-35～+200℃（取决于O形圈的材质）

 工作介质：液压油、汽、水。

四.设计标准

 本系列霞板公司S55043系列。

五.标注方法

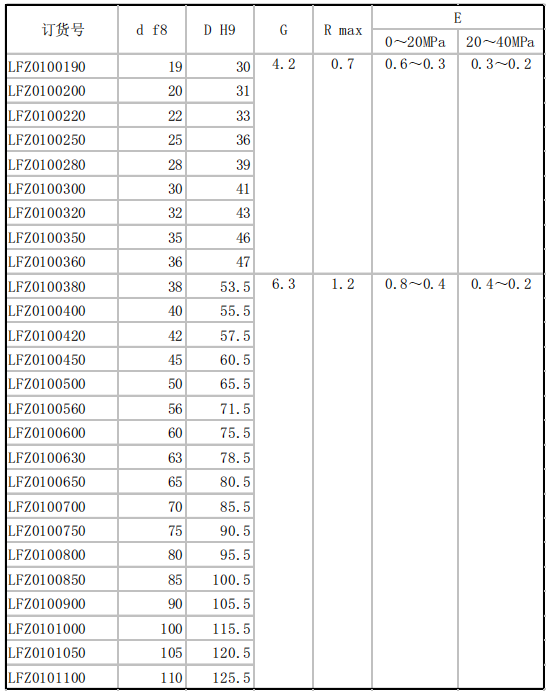

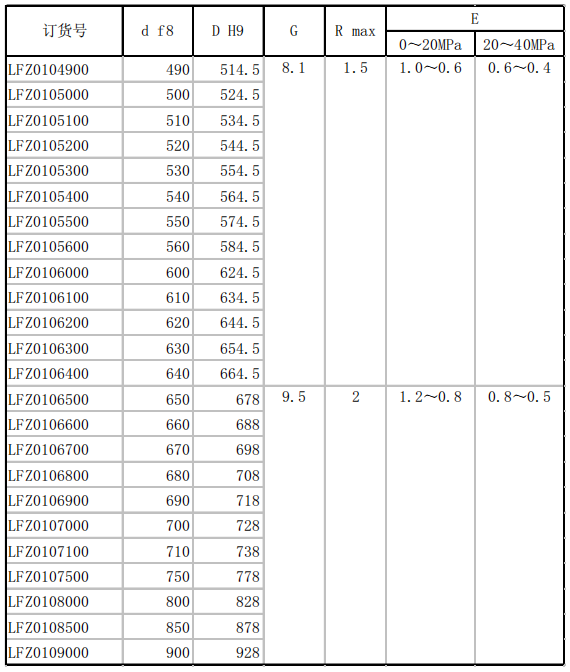

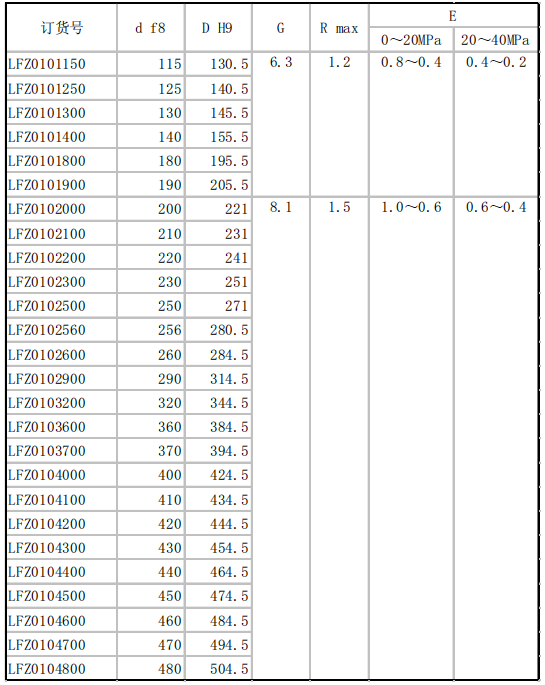

 轴用矩形密封用订货号来标注

 公称轴径为50的活塞杆轴用矩形密封,应标注为: LFZ0100500。

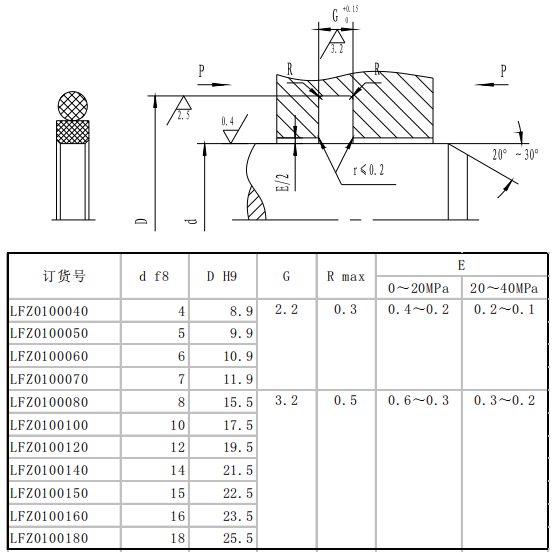

六.结构装置
