LFK01矩形密封

一.用途与性能

 由一个抗磨的改性填充聚四氟乙烯环和O形橡胶密封圈组成。O形圈提供预紧

 为，可以对PTF环的磨损起补偿作用，具有双向密封效果。适用于液压缸活塞的

 密封。

 一般与导向环配套使用。孔径小于40的规格，应采用分体式沟槽。

二.材质

 耐磨环为改性填充聚四氟乙烯PTFE，O形圈为丁腈胶NBR或氟胶FKM。

三.工况条件

 工作压力：0～40MPa

 往复速度：≤5m/s

 使用温度：-35～+200℃（取决于O形圈的材质）

 工作介质：液压油、汽、水。

四.设计标准

 本系列符合ISO7425/1标准，符合GB/T15242.1-94及GB/T15242.3-94标准。

 设计时可参照霞板公司GS55044系列，Merkel公司OMK-MK系列及Parker公司

 OE系列。

五.标注方法

 缸径为50mm时选用LFK01组合密封，标注为：LFK0100500。

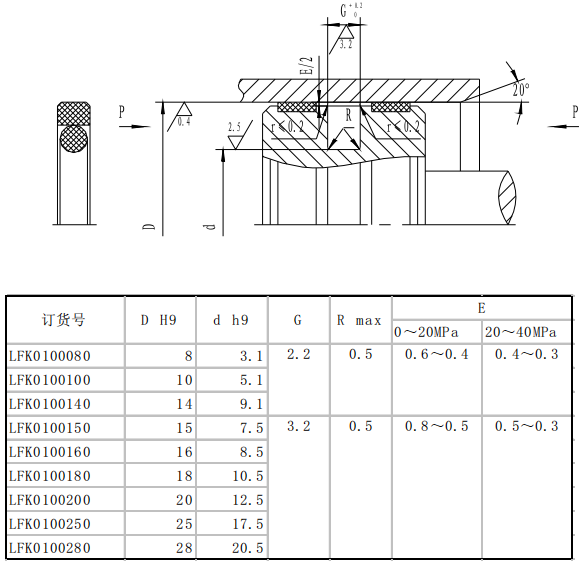

六.结构装置
