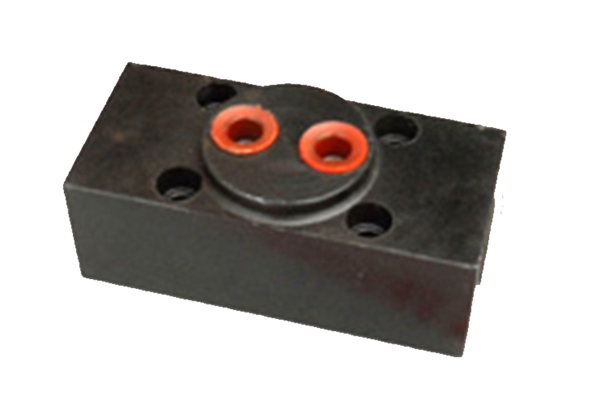

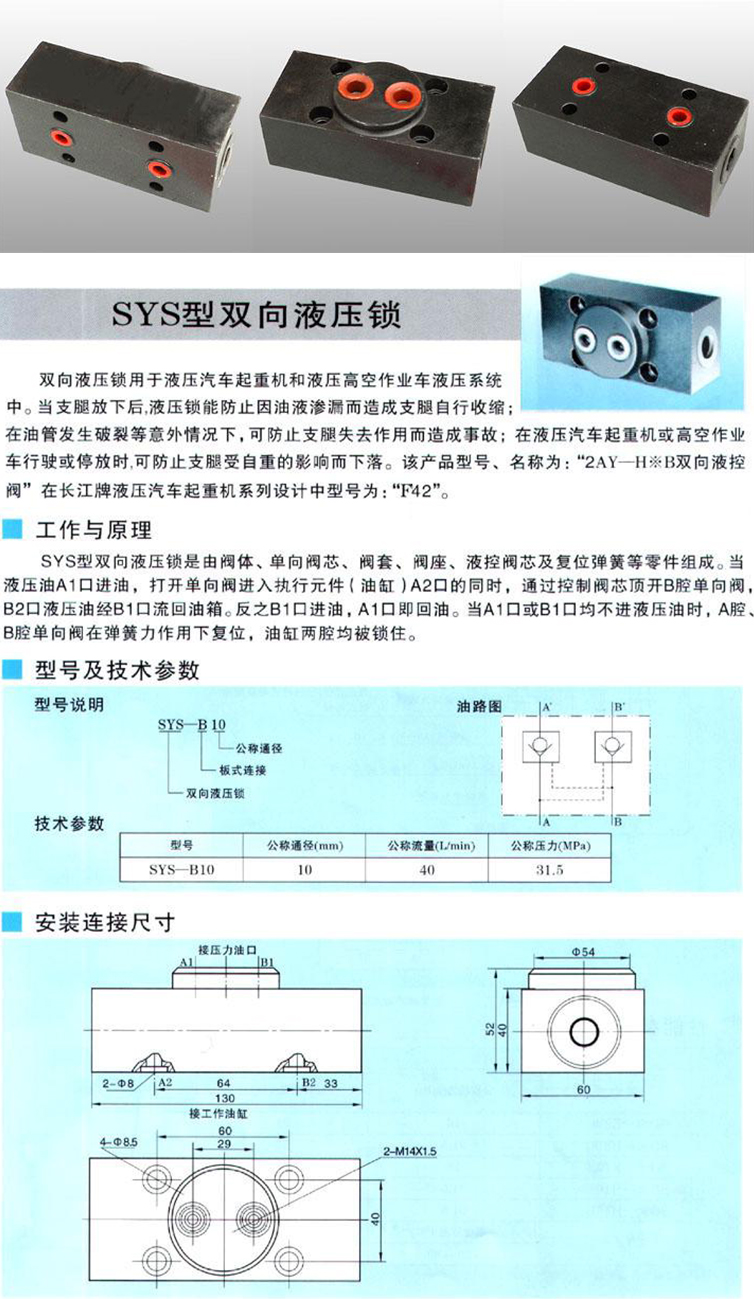

SYS-B10液压锁

液压锁又称保压缩，闭锁阀。应用在矿山、工程、起重、港口等机械中支腿、伸缩自动等负重油缸的起重机、掘进机、装卸机等液压系统中。因在这些液压系统中，当油泵停止供油时，或换向阀在中位时，负重油缸承受着两个方向不固定的力，油缸中的压力油易从换向阀间隙泄漏掉，因此在换向阀与油缸之间安置液压锁，就可以起到保压作用，防止泄漏，保证负重油缸活塞稳定，确保机械正常工作。

液压锁实质是由两个液控单向阀组成。

液压锁，顾名思义，就是一把“锁”，就是把回路锁住，不让回路油液有流动，如图中，以保证图中油缸即使外界有一定载荷的情况下仍能保持其位置静止不动。

液控单向阀具体结构就是一个带有液控口的单向阀。有阀座，钢球，弹簧，液控口，控制柱塞，和A,B,X三个油口。

A-B方向，液压油克服弹簧力，推开钢球，直接流过去。B-A方向，钢球落在阀座上，油流不过去，需要在X口接入带有压力的控制油，控制油作用在控制柱塞上，推动柱塞前进，柱塞连接推杆，推杆顶开钢球，这样液压油就可以“反向”流动了。

图中虚线所框出的部分就是液压锁

液压锁的作用是互锁，及图中滑阀位于中位时，液压油缸在两个单向阀的作用下左右油缸处于静止状态；但是当滑阀处于右位机能时，及b口进油，此时右路单向阀进油，同时控制油路把左路单向阀打开泄油；当滑阀处于左位机能时同理。
